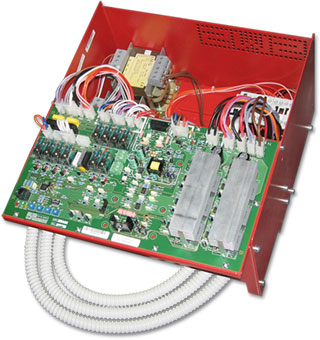

RED-E è un dispositivo di emergenza, per impianti a fune, in grado di riportare la cabina al piano in caso di mancanza di alimentazione da rete (black out). RED-E è economico, compatto e nasce pre-cablato per facilitare l’installazione finale.

RED-E si occupa di:

• Riportare la cabina al primo piano incontrato, nel senso più favorevole di marcia;
• Riaprire le porte di cabina qualsiasi sia il tipo di operatore e la tensione di funzionamento;

E' alimentato da batterie allo stato solido che consentono numerose manovre consecutive. Uno speciale caricabatterie garantisce nel tempo la perfetta funzionalità del dispositivo, anche dopo lunghi periodi di inattività.
La velocità di rotazione del motore è regolabile da 1 a 10Hz, la corrente è perfettamente sinusoidale e quindi priva di armoniche.
E' disponibile in 2 taglie, per motori in C.A. a 1 o a 2 velocità e per motori VVVF.

Specifiche

• Alimentazione : 4 batterie 12V da 7Ah, fornite su richiesta;
• Inverter ausiliario : 3 x 36 Vac , 15 A;
• Inverter motore : regolabile da 18 a 36 Vac, 18 A (taglia 1) o 25 A (taglia 2), frequenza da 1 a 10 Hz;
• Caricabatteria : Ingresso universale da 85 a 265 Vac 50÷60Hz , uscita 54 Vdc , 200 mA.

Regolazioni e segnalazioni

• Trimmer di regolazione frequenza motore;
• Trimmer di regolazione tensione motore;
• Trimmer di regolazione ritardo di fermata;
• Trimmer di regolazione tempo apertura porte;
• 21 Leds di monitor e diagnostica.

Ciclo di funzionamento

Il dispositivo RED-E entra in funzione alcuni secondi dopo che si è verificata la mancanza della tensione di rete. Se la cabina è rimasta bloccata, RED-E muove il motore di sollevamento nel senso più favorevole di marcia (quello che comporta un minor consumo di corrente), porta la cabina al livello del piano e comanda l’apertura delle porte.
Tutte le manovre vengono compiute unicamente quando i contatti della serie di sicurezza (controllata da RED-E), risultano chiusi.

Condizioni di installazione

• Non installare in luoghi polverosi o esposti a gas corrosivi o alla luce diretta del sole;
• Temperatura ambiente: 0°C÷40°C.

Dimensioni e peso

• Larghezza : 360 mm;
• Altezza : 360 mm;
• Profondità : 210 mm;
• Peso : 18 Kg senza batterie.

Perché utilizzare il dispositivo RED-E?

• Massima rapidità di installazione con il sistema pre-cablato a colori differenziati;
• Due taglie per motori fino a 18A e fino a 25A;
• Possibilità di espansione delle funzionalità con schede opzionali;
• Acquistabile senza batterie o con batterie incluse;
• Il caricabatterie speciale , regolato in tensione e in corrente garantisce un buon funzionamento nel tempo anche dopo lunghi periodi di inattività;
• I tecnici SMS sono in grado di soddisfare anche le richieste di esecuzioni speciali;
• SMS garantisce un servizio di assistenza e consulenza unico nel settore , anche nei periodi di ferie collettive.

* Prodotto : REE018S.44.00 base e per motori fino a 18A
